简要说明

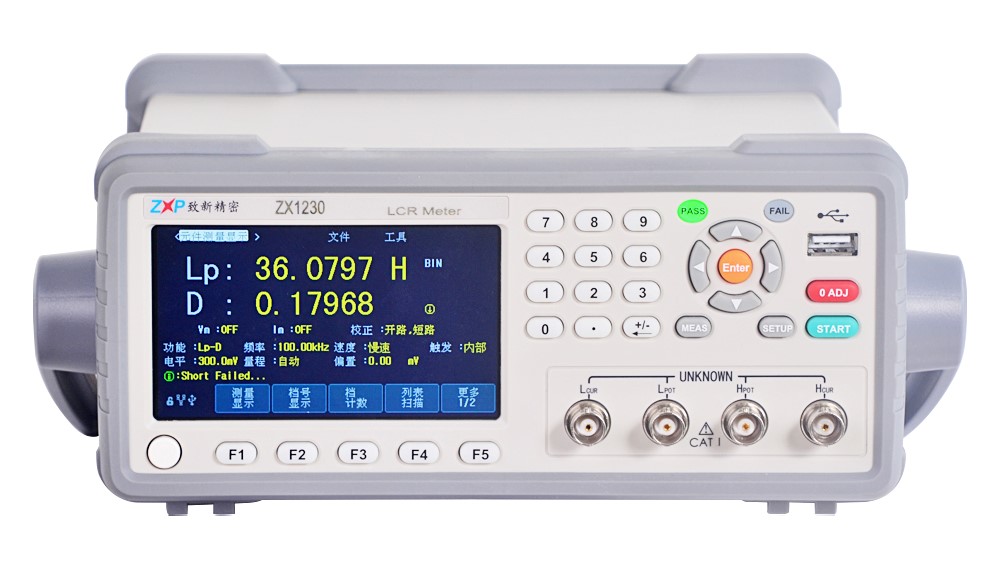

ZX1230、ZX1231、ZX1232数字 LCR电桥是采用彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%的基本精度，50Hz～200kHz的频率范围可进满足来料检验、出货检验，为产品质量提供保证。
性能特点
l 与国际品牌厂家LCR电桥测试数据可比性高（Keysight、WK）
l 键盘锁定功能，掉电数据保护功能
l 列表扫描功能、开路、短路、负载校正功能
l 简体中文、英文操作语言
l 进行测试数据、测试条件保存（U盘或内部）
l 测试电压、电流自动平衡调整功能（ALC）
l 仪器内部50组，U盘500组测试文件，可随时调用
l U盘可支持格式FAT16、FAT32文件系统
l 4.3"液晶，2U标准机箱
l 无需安装软件即可上传数据到电脑
型号 | ZX1230 | ZX1231 | ZX1232 | |
测试频率 | 50Hz～100kHz， 34个频率点 | 50Hz～200kHz， 37个频率点 | 20Hz～200kHz， 1.2万多个频率点 | |
测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、DCR | |||
测试电平 | 10mV-2Vrms | |||
基本准确度 | 0.05% 精度表为准 | |||
测试速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) | |||
显 示 范 围 | |Z|，R, X | 0.01 mΩ ～ 99.9999MΩ | ||
|Y|，G，B | 0.00001μS～99.9999S | |||
C | 0.00001pF～9.99999F | |||
D | 0.00001～9.99999 | |||
DCR | 0.01mΩ～99.9999MΩ | |||
L | 0.00001μH～99999.9H | |||
Q | 0.01～99999.9 | |||
θ(RAD) | -3.14159～3.14159 | |||
θ(DEG) | -179.999 °～179.999° | |||
Δ% | -99.999%～99.999% | |||
信号源输出阻抗 | 30Ω、100Ω | |||
内部直流偏置电压 | 0V、2V | |||
量程方式 | 自动、保持 | |||
触发方式 | 内部、手动、自动、外部、总线 | |||
校准功能 | 开路/短路,全频清零、点频清零 | |||
等效电路 | 串联、并联 | |||
比较器 | 十档分选，BIN0～BIN9、NG、AUX | |||
PASS、HI、LOW(PASS/FAIL LED显示) | ||||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB（选件） | |||
温度湿度 | 0℃～40℃，相对湿度≤75% | |||
电源要求 | 电压：100～120 Vac或198～242 Vac | |||
频率：46～64 Hz，功率大于50 VA | ||||
体积(WxHxD) | 216mmx87mmx300mm | |||
重量（净重） | 2.8kg | |||
订购信息
l ZX1230：50Hz-100KHz，34点
l ZX1231：50Hz-200KHz ，37点
l ZX1232：20Hz-200KHz，1.2万多个频率点
