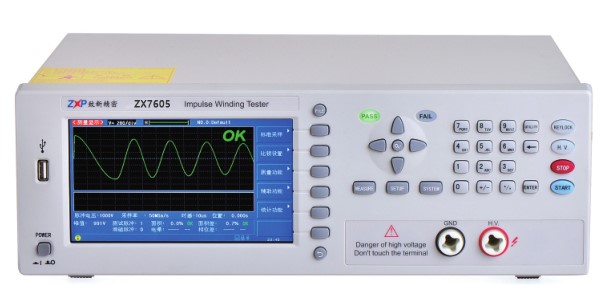

常州致新 ZX7600、ZX7610系列脉冲式线圈测试仪

发布时间:2022-11-07 22:59:16浏览次数:848次

简要说明

ZX7605系列脉冲式线圈测试仪是专门针对绕线元件测试需求所设计,利用一高压充电之微小电容(测试能量低)与待测线圈形成 RLC并联谐振,由振荡的衰减波形,透过高达100Msps(可定制200Msps)且精密的取样处理分析技术,可检验出线圈自体绝缘不良(匝间 短路、层间短路、绝缘性能降低等),让组件生产厂商及使用者能更有效的为产品质量把关。

ZX7605系列仪器测量速度快、测试波形重复性好,可广泛应用于电机、工频变压器、继电器、开关电源变压器、消磁线圈等由 漆包线绕性元件中;ZX7605系列可应用于自动化测试系统大大提高测试效率。


性能特点

 100Msps波形采样率,6500bytes存储深度(可定制200Msps)。
 高速测试,最高达15次/秒
 四种波形比较判定方法:面积、面积差、电晕和相位差
 优秀的电压稳定性、测试重复性,确保测试稳定
 强大的电晕分析提取功能,挖掘产品潜在的绝缘不良问题
 仪器参数自动保存,开机文件加载功能
 波形垂直放大、水平缩放和移动功能,便于观察细节
 样本平均功能,可进行多达32次标准波形的平均处理

 脚控接口用于简便快速的测量

 自动标准采集模式,自动选择合适的采样率

 破坏性测试为您选择合适测试电压

 消磁脉冲的施加,保证测试波形一致
 可通过USB HOST来实现仪器固件版本的升级更新,给客户最新体验
 Handler、RS232C、USB Device、USB Host和GPIB(选件)接口丰富
 提供最多4通道测试,可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组,满足全系列电机匝间测试,也可以提供4个绕组的扫描测试功能和绕组对比测试功能。

 65k色7寸 TFT 800*480高清显示屏,中英文可选操作界面


产品功能


先进的脉冲测试原理

所谓的“绕线元件脉冲测试”是以非破坏性、高速、低能量 电压脉冲施加于被测件,分析对比良品波形与不良品测试波形达 到判断之目的。ZX7600系列超大屏幕、超高采样率、高性能处理 技术,让客户直观的分辨出不良品与良品之区别。


强大的电晕测试功能

可定制高达200Msps的高速采样率,精确提取电晕信息,并配备电晕显示功能,电晕显示一目了然,对产品性能做到防患于未然,大大提高产品质量。


独特的破坏性测试功能

破坏测试是从起始电压开始,以步进电压为电压步进,以终止电压结束并结合比较器进行比较的一种测试模式,用于判别被测件的极限耐压值,可帮助客户了解自己产品的耐压值,作为设定测试电压的参考。

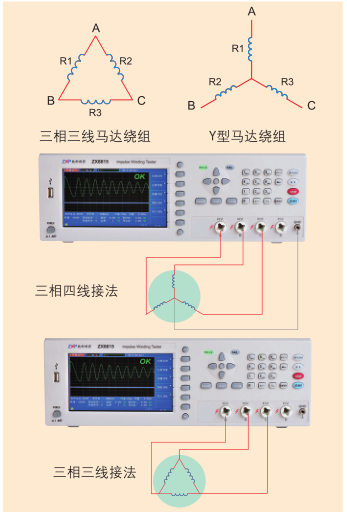

扩展的双通道、四通道测试功能

ZX7605-S2双通道、 ZX7605-S4四通道可满足客户对Y型绕组(三相四线)、三相三线绕组的测试需求,马达绕组一次测试完毕,避免多次切换测试烦恼,测试快、效率高并且具有超高性价比,广受客户好评。还可以外挂多通道扫描盒,典型的如8通道扫描盒。






型号

ZX7605

ZX7603

ZX7610

输出脉冲电压

100V~5000V
 10V步进 / 5%±10V

100V~3000V
 10V步进 / 5%±10V

300V~10000V
 10V步进 / 5%±10V

电感量测试范围

>10μH

脉冲最大能量

0.25J

显示器 波形显示区域 显示内容

800×480点阵图形液晶
 650×250点阵
 放大显示、设置参数,标准和测试波形,比较结果,文件信息等

波形采样

采样率:100MSa/s~100kSa/s,共10档 分辨率:8bits;采样点:6500bytes

标波采样

连续循环,单次循环,单次采样(多达32次样本平均功能)

输入阻抗

10MΩ

测量速度

最高15次/秒

脉冲次数

测试脉冲

1~32次可编程

消磁脉冲

0~16次可编程

显示波形测量

电压、时间、频率

触发方式

内部Internal / 手动ManμAl(含脚控Foot) / 外部External / 总线Bus

比较方式

面积比较(AreaSize Comparison),面积差比较(DiZone Comparison) 电晕放电比较(Corona  Comparison),相位差比(PhaseDi   Comparison)

面积重复精度

±1%

面积差重复精度

±1%

判别输出

PASS、FAIL显示,LED显示,蜂鸣器报警

报警音量选择

长高音,长低音,单短音,双短音,关闭

存储器

内部:200组文件 外部U盘:500组文件

接口

HANDLER(START,STOP,PASS,NG,BUSY,EOC.),RS232C IEEE488(选件) ,USB DEVICE, USBHOST

:-S2-S4-S8-SXX代表多2通道,4通道,8通道,XX订制10-100通道

订购信息

 ZX7603    脉冲电压输出:100-3000V

 ZX7605    脉冲电压输出:100-5000V

 ZX7610    脉冲电压输出:100-10000V

 ZX7605-S2   2通道测试,脉冲电压输出:100-5000V

 ZX7605-S4   4通道测试,脉冲电压输出:100-5000V

 ZX7605-S8   8通道测试,脉冲电压输出:100-5000V

 ZX7612    脉冲电压输出:100-2000V,适合小电感测试

 ZX7615    脉冲电压输出:100-5000V,适合小电感测试

    ● ZX7605-SXX  10通道-100通道,脉冲电压输出:100-10000V。可根据客户要求定制


主要附件

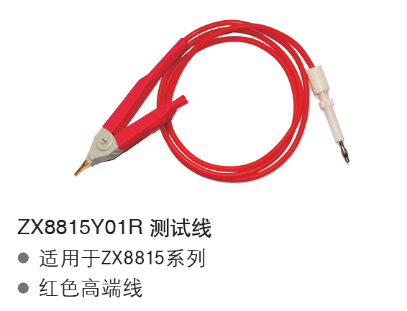

ZX8815Y01R 测试线

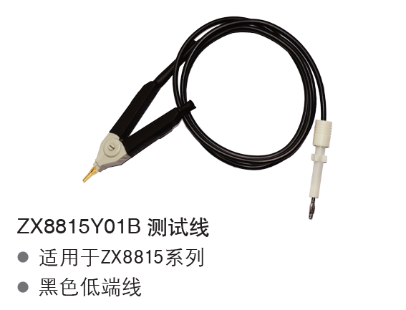

ZX8815Y01B 测试线

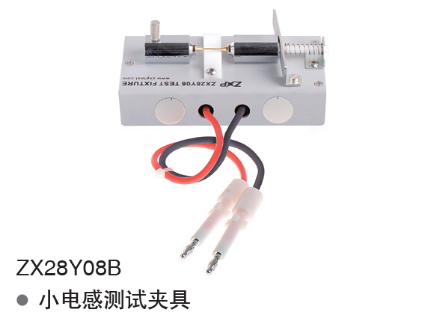

ZX28Y08B小电感测试夹具
