简要说明
常州市致新精密电子有限公司推出的新一代ZX890A/ZX990A系列阻抗分析仪主要用于铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析与测试，是对压电器件和设备进行频率扫描和阻抗测量分析的超值解决方案，可以快捷方便地测试压电器件的各项参数特性。
市场上有些传统型号的超声阻抗分析仪需要在电脑上运行软件实现扫描分析功能，而常州致新提供的ZX890A/ZX990A系列超声阻抗分析仪除了具有电脑扫描分析功能外，还提供在仪器上直接显示压电器件阻抗-频率扫描曲线分析功能。这样客户不再需要为每台仪器 配置一台电脑。这种方式既保证了测试效率，又降低了测试成本、 还方便客户在生产线上使用。同时，ZX890A/ZX990A系列产品使用的是矢量测试原理，其良好的测量精度、超宽的频率范围和极好的稳定性，可以满足超声器件与材料的绝大部分测量要求。

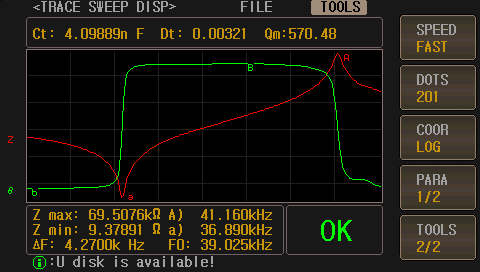

ZX890A/ZX990A系列超声阻抗分析仪在仪器上就实现扫描图形，还可以把仪器上屏幕显示图形和测试数据直接拷贝到U盘。同时仪器自带电脑软件界面，标配版无需另行购买。
ZX890A/ZX990A系列超声阻抗分析仪配备RS232C、USB DEVICE、USBHOST、HANDLER接口，并可选配RS485接口、GPIB接口，可方便地与PC进行数据通讯和远程控制，以组建自动测试系统。
性能特点
●高速阻抗分析仪，可适用于高速测试系统 ●0.1%的测试精度，测量速度快(100次/秒) ●与国际品牌厂家测试数据可比性高 ●键盘锁定功能，掉电数据保护功能 ●简体中文、英文操作界面 ●阻抗的频响特性扫描功能、分析功能 ●支持U盘升级仪器软件 ●仪器内部50组、U盘500组测试文件，可随时调用 ●丰富的接口，RS232C、USB DEVICE、HANDLER、GPIB（选件） |  |
配置常州致新精密阻抗分析电脑软件，功能更强大
●通过导纳圆和对数曲线判断产品缺陷一目了然
●测试数据可在电脑上存储、打印，可对数据溯源
●可打印阻抗扫描曲线图形，方便送样分析和存档
●一键启动测试功能，操作简单，生产效率高
阻抗分析软件可以测量的参数
谐振频率Fs | 反谐振频率Fp | 静态电容C0 | 动态阻抗R1 |
动态电容C1 | 动态电感L1 | 自由电容Ct | 自由介电常数 |
机械品质因素Qm | 机电耦合系数Keff | 平面机电耦合 系数Kp | 厚度伸缩机电 耦合系数Kt |
最大导纳Gmax | 最大阻抗Zmax | 最小阻抗Zmin | 半功率点F1和F2 |
选件

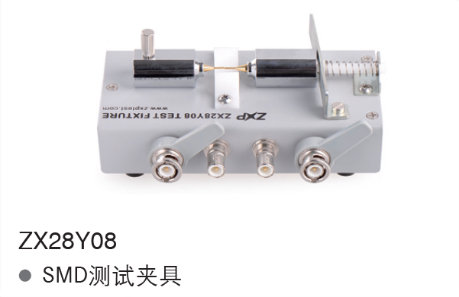

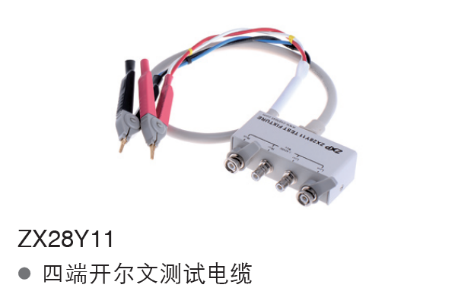

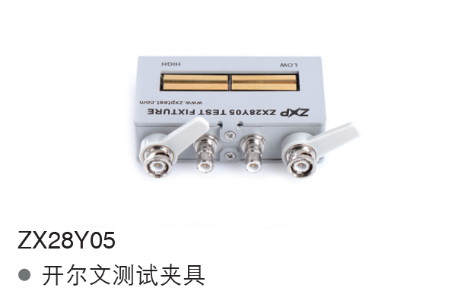

ZX28Y05(选配) | ZX28Y08(选配) | ZX28Y11(标配) |
|
|
|

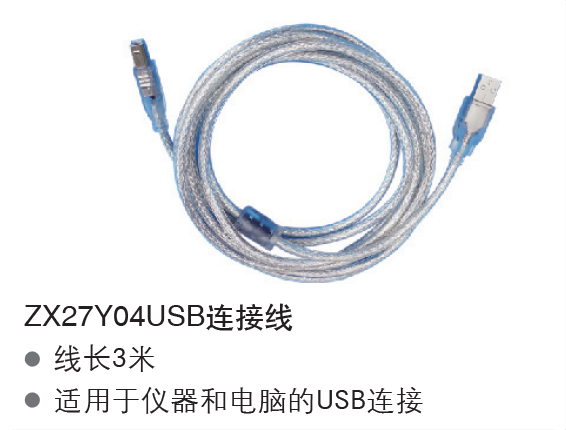

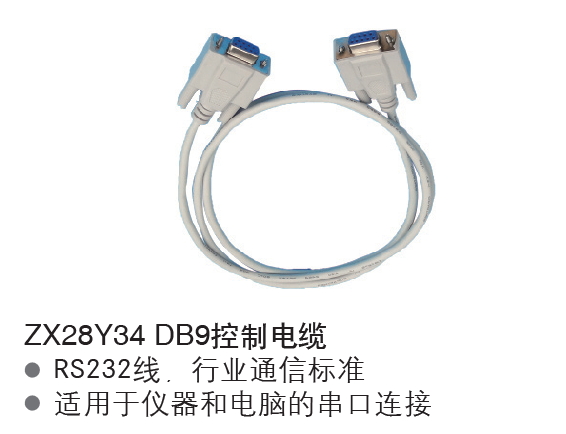

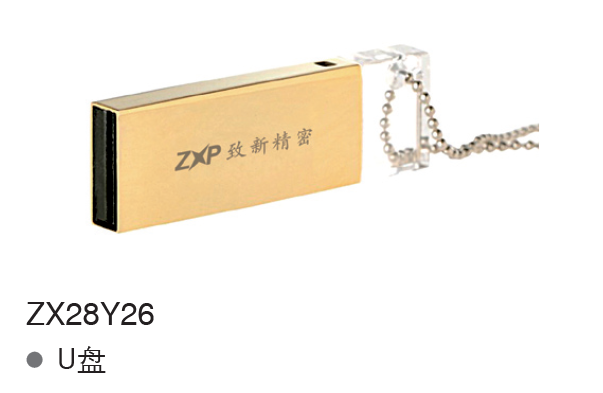

ZX27Y04(标配) | ZX28Y34 | ZX28Y26+上位机软件(标配) |
|
|
|
规格 型号 | ZX890A-200K | ZX890A-500K | ZX890A-1M | ZX990A-2M | ZX990A-5M | |
频率范围 | 20Hz～200kHz | 20Hz～500kHz | 20Hz～1MHz | 20Hz～2MHz | 20Hz～5MHz | |
扫描参数 | R-X,Z-θ,Y-θ,G-B | |||||
基本精度(具体以精度 表为准) | 0.05% | 0.05% | 0.1% | 0.1% | 0.1% | |
测量速度(等效400点) | 4秒/件(仪器扫描) | |||||
频率精度 | 1mHz | |||||
相位分辨率 | 0.01̊ | |||||
阻抗范围 | 0.01mΩ～99.99MΩ | |||||
接口 | RS232C,USB DEVICE,Handler,GPIB(选装) | |||||
温度湿度 | 0℃～40℃，相对湿度≤75%RH | |||||
电源要求 | 电压：100～120Vac 或 198～242 Vac 频率：46～64Hz 功率：>85VA | |||||
体积（ＷxＨxＤ） | 310x110x315mm | 400mmx132mmx300mm | ||||
重量（净重） | 5.5Kg | 8.5Kg | ||||
订购信息
●ZX890A-200K: 阻抗分析仪，最高频率到200kHz
●ZX890AX-200K: 阻抗分析仪，最高频率到200kHz, 带LCR测试功能
●ZX890A-500K: 阻抗分析仪，最高频率到500kHz
●ZX890AX-500K: 阻抗分析仪，最高频率到500kHz, 带LCR测试功能
●ZX890A-1M:阻抗分析仪，最高频率到1MHz
●ZX890AX-1M: 阻抗分析仪，最高频率到1MHz, 带LCR测试功能
●ZX990A-2M:阻抗分析仪，最高频率到2MHz
●ZX990AX-2M: 阻抗分析仪，最高频率到2MHz, 带LCR测试功能
●ZX990A-5M:阻抗分析仪，最高频率到5MHz
●ZX990AX-5M: 阻抗分析仪，最高频率到5MHz, 带LCR测试功能
