简要说明

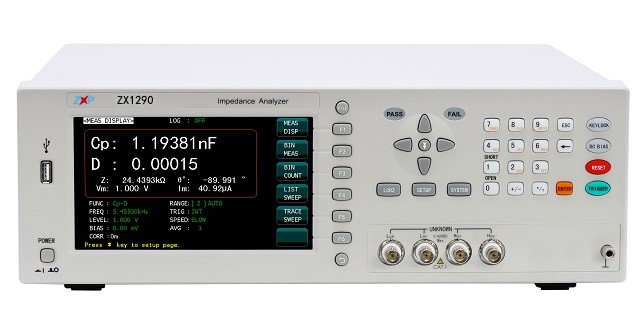

ZX1290系列高频精密阻抗分析仪:使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~25MHz,最小分辨率1mHz,基本测量精度可达0.05%。
ZX1290同时具有阻抗分析仪的绘图功能和LCR表测量功能,其高精度、宽频率范围可以满足元件与材料大部分低压参数的测量要求,可广泛应用于诸如电感器、电容器、电阻器、传声器、谐振器、液晶显示器、变容二极管、变压器等进行阻抗性能的研究分析及生产线QC检验。
性能特点
●自动平衡技术电桥,高频阻抗测量准确度高
●4端对开尔文测试端,宽阻抗测量范围准确度高
●提供内部直流偏压-5V~+5V
●可选配内部±40V偏置电压源
●简体中文、英文操作语言
●分档测量、列表扫描、绘图扫描、开路、短路、负载校正等等功能
●配备电导率σ·介电常数ε的运算功能
●进行测试数据、测试条件保存(U盘或内部)
●绘图扫描图像直接拷屏到U盘功能
●加强的测试端保护功能
●USB、GPIB、RS232、LAN等上位机连接接口
自动平衡电桥技术

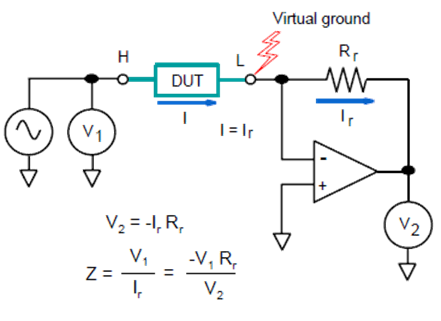

以往低端简化的运放阻抗测量电路如下图:
以上电路在实际运作时,随着频率的升高,虚地点会越来越不理想,导致流过被测件DUT的电流信号不能全部进入IV转换标准电阻Rr,所以会造成测量误差越来越大。
而ZX1290使用的自动平衡电桥测试原理,把上图简易的测量运放改进成:Lpot检零电路,0度90度数字检相及调制解调电路,Lcur高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。下面2图是简易运放阻抗测量电路以及自动平衡电桥阻抗测量电路Lcur(虚地点)的波形实测对比:

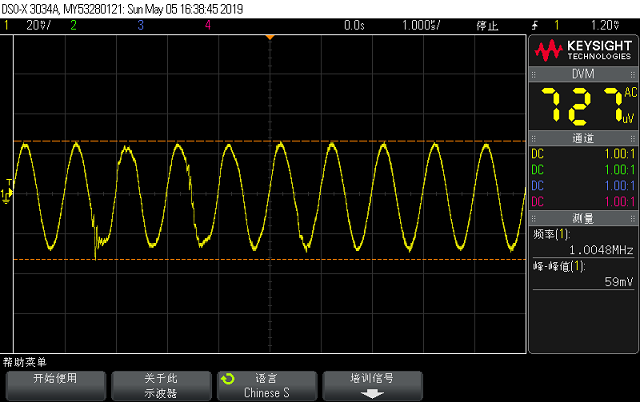

使用简易运放阻抗测量电路1MHz测量6.8nF Lcur(虚地点)实测波形如下:
测量参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、σ、ε | |
测量电平 | 0.005-5Vrms(<=1MHz) 0.005-1Vrms(>1MHz) | |
基本准确度 | 0.05%, 具体见公司相关企业标准 | |
测量速度 | 快速:100次/秒、中速20次/ 秒、慢速6次/秒 | |
显示范围 | |Z|,R,X | 0.01 mΩ~99.9999MΩ |
|Y|,G, B | 0.00001μS~99.9999S | |
C | 0.00001pF~9.99999F | |
D | 0.00001~9.99999 | |
L | 0.00001μH~99999.9H | |
Q | 0.01~99999.9 | |
θ(RAD) | -3.14159~3.14159 | |
θ(DEG) | -179.999 °~179.999° | |
Δ% | -999.999%~999.999% | |
内部直流偏置电压 | -5V~+5V | |
内部偏置选件 | 可选配±100mA、±40V偏置电压源 | |
量程方式 | 自动、保持 | |
触发方式 | 内部、手动、自动、外部、总线 | |
校准功能 | 开路/短路、扫频清零、点频清零 | |
等效电路 | 串联、并联 | |
比较器 | 十档分选,BIN0~BIN9、NG、AUX | |
PASS、HI、LOW(PASS/FAILLED显示) | ||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB(选件) | |
温度湿度 | 0℃~40℃,相对湿度≤75% | |
电源要求 | 100~120 Vac或198~242 Vac | |
46~64 Hz,功率大于75 VA | ||
体积(WxHxD) | 400mmx132mmx410mm | |
重量(净重) | 8.5Kg |
订购信息
●ZX1290-5M:20Hz-5MHz阻抗分析仪+LCR表
●ZX1290-10M:20Hz-10MHz阻抗分析仪+LCR表
●ZX1290-15M:20Hz-15MHz阻抗分析仪+LCR表
●ZX1290-20M:20Hz-20MHz阻抗分析仪+LCR表
●ZX1290-25M:20Hz-25MHz阻抗分析仪+LCR表
