简要说明
ZX1221D/ZX1221DL LCR数字电桥，是采用320*240彩色TFT显示屏幕的新一代阻抗测试仪器。采用了高端LCR的技术平台，却有着低频LCR的价格，帮用户彻底告别数码管时代，更具备超强抗冲击能力！将实惠带给广大用户！其0.2%（千分之二）的基本精度，100Hz～10kHz的频率范围可满足来料检验、出货检验，为产品质量提供有力保证。
性能特点
● 简便操作与强大功能的合理结合
● 采用SMT表面贴装工艺
● 测量速度快(12次/秒)
● 读数稳定性好
● 30Ω、100Ω两种输出阻抗
● RS232C接口可选配操作软件
● 2U标准机箱
标准配件与选件
ZX28Y04开尔文测试电缆(标配) | ZX28Y05插式夹具(选配) | ZX28Y10短路片(选配) |
|
|
|
ZX26009B SMD贴片式夹具(选配) | ZX8511DNY01橡胶外套、把手(选配) | |
|
|
型号 | ZX1221D | ZX1221DL | |
显示 | 3.5" LCD | 4.3" LCD | |
测试频率 | 100、120、1k、10k（Hz） | ||
测试参数 | L、C、R、|Z|、D、Q | ||
测试电平 | 0.1Vrms、0.3Vrms、1Vrms | ||
基本准确度 | 0.2%，以精度表为准 | ||
测试速度 | 快速: 12次/秒、中速：５次/秒、慢速：2次/秒(1kHz以上频率) | ||
显 示 范 围 | |Z|，R | 0.1 mΩ～99.999MΩ | |
L | 0.01μH～9999.9H | ||
C | 0.01pF～9.9999F | ||
D | 0.0001～9.9999 | ||
Q | 0.1～9999.9 | ||
信号源输出阻抗 | 30Ω、100Ω | ||
量程方式 | 自动、保持 | ||
触发方式 | 内部、手动 | ||
校准功能 | 开路/短路,全频清零、点频清零 | ||
等效电路 | 串联、并联 | ||
接口 | RS232C、UsbHost、USB Device | ||
温度湿度 | 0℃～40℃，相对湿度≤75% | ||
电源要求 | 电压：100～120 Vac或198～242 Vac | ||
频率：46～64 Hz，功率大于50 VA | |||
体积(WxHxD) | 216mmx87mmx275mm | 216mmx87mmx300mm | |
重量（净重） | 2.5kg | 3.2kg | |
订购信息

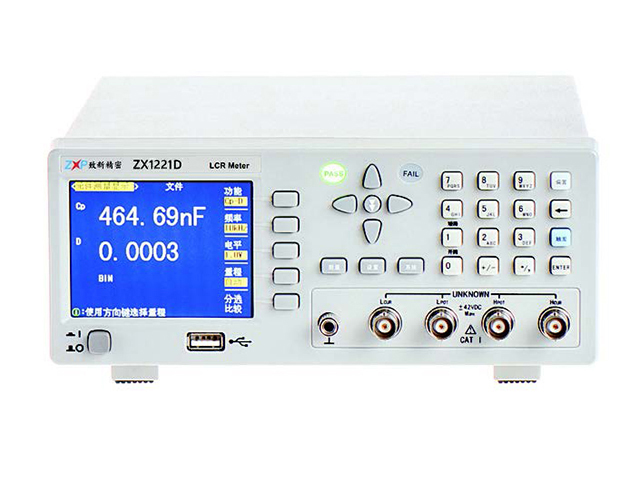

● ZX1221D：经济型数字电桥, 3.5" LCD

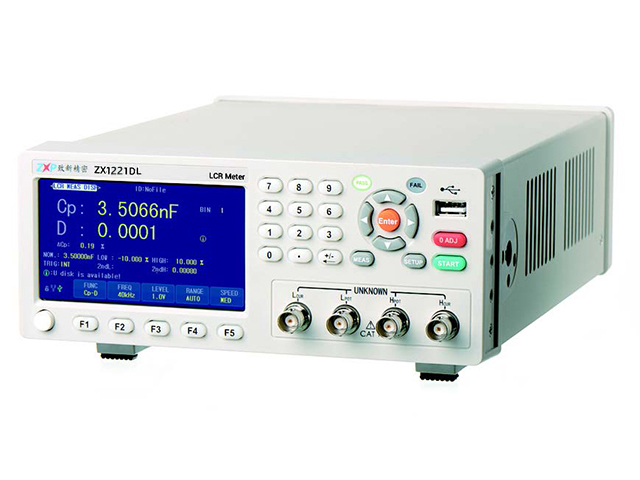

● ZX1221DL：经济型数字电桥, 4.3" LCD
