简要说明 / INSTRUCTIONS

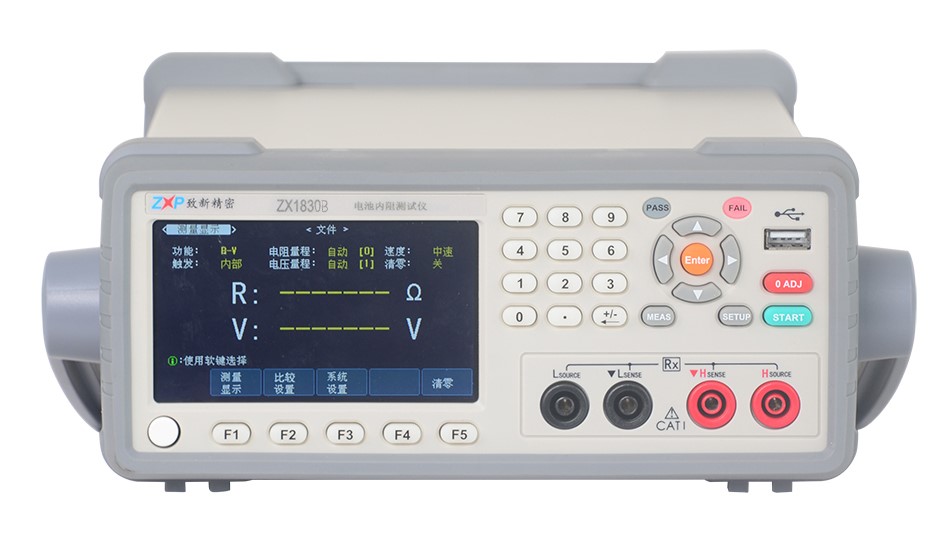

ZX1830B经济型电池内阻测试仪是为了满足电池行业发展的新需求，针对低阻化和大型化锂电池组的测试和流水线高速分选而研发的。致新精密凭借多年在阻抗测试领域的技术优势，使得ZX1830B的最高测试分辨率可达0.1uΩ、电压分辨率可达10uV。仪器标配RS232C和HANDLER接口，可方便地组建自动化测试系统。
性能特点 / PERFORMANCE
●4.3寸LCD彩色液晶大屏显示，电池内阻R和电压V同时显示
●最小分辨率0.1uΩ、10uV
●精度高，稳定性好，最快测试速度100次/秒
●测试线接触检查功能
●内置比较器功能，10档分选
●HANDLER分选接口实现自动化设备联机功能
●标配RS232（选配RS485）通讯接口,支持SCPI及Modbus(RTU)两种通讯模式
●测试条件自动保存，仪器内部50组，U盘500组设置文件
●发明专利，无需安装软件可直接上传测试结果到电脑
应用领域 / APPLICATION
●碱性电池、铅蓄电池的劣化情况测定及寿命评估
●UPS检测
●蓄电池出厂检验
●高精度锂电池内阻、电压检测
●纽扣电池高速量产抽检
●燃料电池组的测量
●电动汽车锂电池等高压电池组的测试
●多节串联高压锂电池内阻和电压测量
●氢燃料电池电阻和电压的测量
●配套自动分选机进行电池内阻+电压自动测试
●电池的劣化状态和寿命评估
●超级电容（低内阻电容）的ESR测试
型号 | ZX1830B |
测试参数 | RV/R/V (R:交流电阻 V:直流电压) |
测试方式 | 交流4端测量(1kHz) |
最大输入电压 | 额定输入电压60VDC / 对地最大额定电压60VDC |
电阻测量量程 | 4档量程: 3mΩ(最大显示3.1000mΩ，分辨率0.1μΩ) 30mΩ(最大显示31.000mΩ，分辨率1μΩ) 300mΩ(最大显示310.00mΩ，分辨率10μΩ) 3Ω(最大显示3.1000Ω，分辨率0.1mΩ) |
测量精度 | 30mΩ～3000Ω量程:± 0.3%rdg.±3dgt. (EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt. (EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.) |
电压测量量程 | DC6V(分辨率10μV) DC60V（分辨率100μV） 两档切换 |
采样时间 | EX.FAST：4ms，FAST：12ms，MEDIUM:42ms，SLOW:157ms(上述为一个参数测量、电源频率为50Hz的最快时间，具体视测试项目、电源频率而定) |
全测量时间 | 响应时间+采样时间（阻抗/电压一起约1ms的响应时间。仅供参考，具体视测试流程和被测物而定） |
比较器 | 独立判断：HI/IN/LO(电压，阻抗逐一独立判断)， 综合判断（PASS/FAIL.阻抗判断结果和电压判断结果的与运算）， LED灯显示，蜂鸣器报警，外部I/O输出 |
外部接口 | Handler I/O,RS-232C,USB |
电源要求 | AC:85-242V ，47～63Hz，15VA |
体积(W*H*D) | 215mm*87mm*335mm (净尺寸) 235mm*105mm*360mm(加护套后) |
重量 | 3.6kg |
附件 | 说明书×1，电源线×1，（选配测试线） |

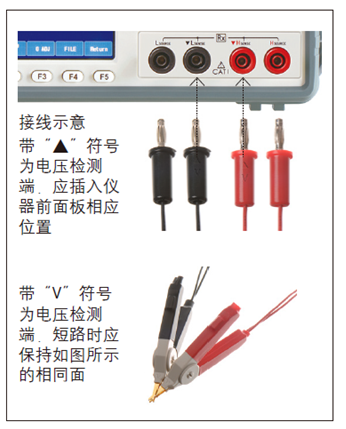

主要附件图
可选配如下不同头型的测试线，参见附件部分
