简要说明

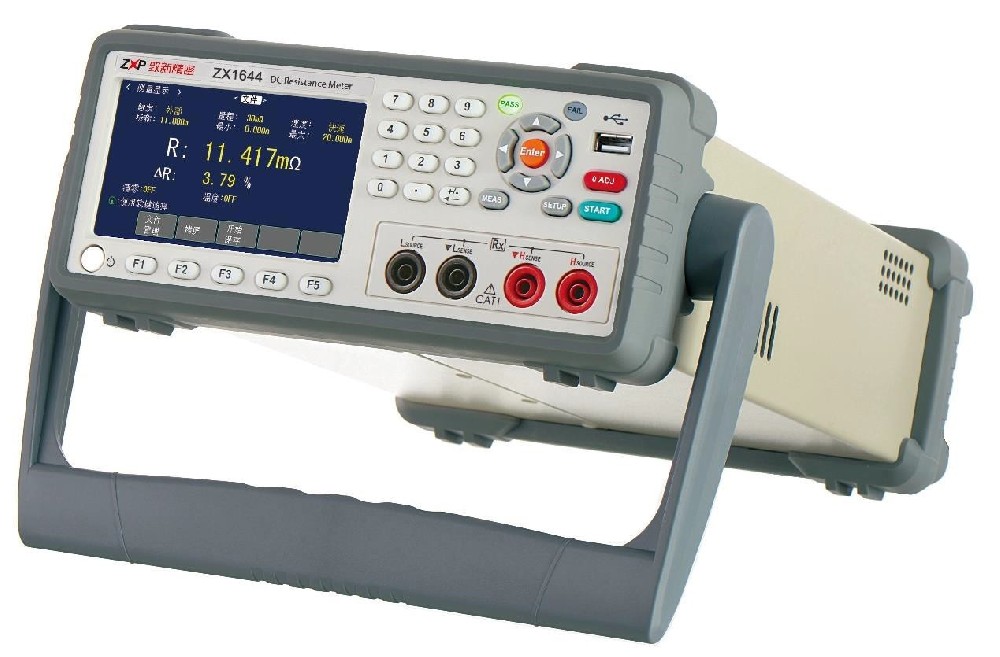

ZX1644 系列直流电阻测试仪采用彩色 LCD 显示，其 1uΩ-3.5MΩ的测量范围、0.02%的基本精度，可以用于电感、扼流圈、变压器、线束、保险丝、加热器、马达、继电器、导电橡胶等电阻的测试。该系列仪器配有 RS232C、RS485、USBTMC、USBCDC、USBHID 等通讯接口和 HANDLER I/O 分选接口，特别适合应用于自动化测试设备中。
性能特点
n 0.02%的基本测试精度，最小分辨率 1uΩ，最大测试电流 300mA
n 可测量范围 0.000mΩ-3.5MΩ
n 测试速度最快可达 20ms/次
n 比较器功能，OK/NG LED 灯指示、HANDLER I/O 口输出 OK/NG 等分选信号
n 键盘锁定功能，测试条件自动保存功能，下次开机自动调用
n 带温度测量功能，可定制温度补偿功能
n 自带 RS485 接口，支持标准的 MODBUS 通讯协议，方便与 PLC 进行编程通讯
n 专利技术：USB 虚拟键盘技术，无需安装 USB 驱动和电脑软件，可直接上传数据到电脑。
型号 | ZX1644 | ZX5544L-N | ZX1644D |
测试信号 | 直流(DC) | ||
测试参数 | 直流电阻(DCR)，温度(T) | 直流电阻(DCR)、二极管正向压降 Vf | |
基本准确度 | 0.02% ± 5 个字 | ||
测试速度 | 快速：20ms 中速：100ms 慢速：400ms | ||
量程方式 | 自动，保持 | ||
触发方式 | 内部，手动，外部，总线 | ||
测试电流 | 300mA/300mA/30mA/10mA/1mA/1mA/100u A/5uA/500nA | 电测试电流阻：300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA | |
LED 测试电流：10mA/1mA//100uA | |||
测试量程 | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | ||
开路端口电压 | 最大 DC 5.5V | ||
温度测量 | -10℃ – 99.9℃，基本精度: ±0.50℃(和温度探头 ZX_T001 的组合精度) 测试速度：2s/次 | ||
比较器 | OK,NG(或定制多档分选信号) | ||
接口 | RS232C,USB DEVICE, USB HOST, HANDLER I/O | ||
存储器 | 内部 50 组，外部 U 盘 500 组 | ||
温度湿度 | 0℃ -40℃，相对湿度<= 75% | ||
电源要求 | 电压：100-120Vac 或 198Vac-242Vac | ||
频率:46-64Hz，功率大于50VA | |||
体积(W*H*D) | 215mm*87mm*250mm(净尺寸，不带护套) | ||
重量 | 3.2KG | ||
附件 | 说明书*1，电源线*1,测试线*1 | ||
订购信息
ZX1644：测量范围 1 uΩ-3.5MΩ，带温度测量功能
ZX1644D：测量范围 1 uΩ-3.5MΩ，带二极管测试功能
ZX1644L-N：测量范围 1 uΩ-3.5MΩ，带温度测量功能，带N路扫描功能
