简要说明
ZX6892系列变压器综合测试仪是致新精密人本着“为客户提供更精密、更高效、更易用的测试解决方案”的理念,新推出的新一代变压器综合测试仪。该系列测试仪是在变压器测试行业具有十多年研发、销售及服务经验的项目团队新智慧结晶。在满足高稳定性的要求上,达到更快的测量速度,将再一次推动整个变压器测试行业的进步。
该系列仪器使用800×480分辨率的7寸真彩液晶屏,实现所有参数整屏显示。多种操作界面可供选择,以适应不同用户的喜好。 变压器扫描盒20Pin到192Pin可选,以满足各种不同变压器测试的需求。
性能特点
●0.05%基本测量精度
●与国际品牌厂家测试数据可比性高比如Keysight、WK
●键盘锁定功能,掉电数据保护功能
●开路、短路、负载和偏差扣除校正功能
●PASS/FAIL LED显示,音量组合控制
●仪器支持双操作系统(可供选择)及简体中文、英文操作语言,多种显示风格。
●支持U盘升级,向用户提供最新操作体验。
●可选配ZX27Y09:±100mA内置偏置电流源。
●可选配ZX27Y10:内置0~1A恒流源。
ZX6892-20P/24P系列变压器综合测试仪
●最多可编程20/24引脚变压器 ●ZX6892 -20P/24P:20Hz~200kHz,分辨率1mHz ●ZX6892A-20P/24P:20Hz~300kHz,分辨率1mHz ●ZX6892B-20P/24P:20Hz~500kHz,分辨率1mHz ●ZX6892C-20P/24P:20Hz~1MHz,分辨率1mHz ●还可选择带LCR功能的后缀为L型号 ●还可选择列表型操作界面 | |
标配扫描盒型号:ZX2786Y-20P/24P
●A型自动,M型手动可选
●四端测试方式,优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低,测试效果好
●可定制各种测试夹具或转接板
测量精度
CBB电容器行业评估仪器测量精度最经典的方法就是看这台仪器 在100kHz频率测量的损耗值与4980A测出的损耗值是否能对的上, 我们的带电桥功能的ZX6892X系列仪器在国内某超大型薄膜电容器生产厂家使用,被该公司计量室的测试工程师评为:“除了Keysight, DB,用过的第三好的仪器”。 我们也测量一组数据与4980A对比。容量从1nF~2.2μF不等,发现 其损耗值与4980A基本一样,相差最大就万分之三。 |
测试速度
左图是这几种仪器花同样的时间,测试经典的20Pin的网络变压器所能测到的数量,我们可以直观的看到这几种仪器在测试速度上面的 区别。 在人工成本越来越高的今天,仪器的测试速度的提升可以相对大 大降低工厂的成本。为了提升测试速度,我们采用了全新的MCU和全 新的高速采样技术,从而在满足高稳定性的要求上,达到极致的测量 速度,即使在较低的100Hz频率,也能达到很高的测试速度。综合测 试仪的测试速度不能简单的用采样时间是多少毫秒来衡量,我们也对 市场上经典的的变压器综合测试仪进行了综合测试实测速度PK。 |

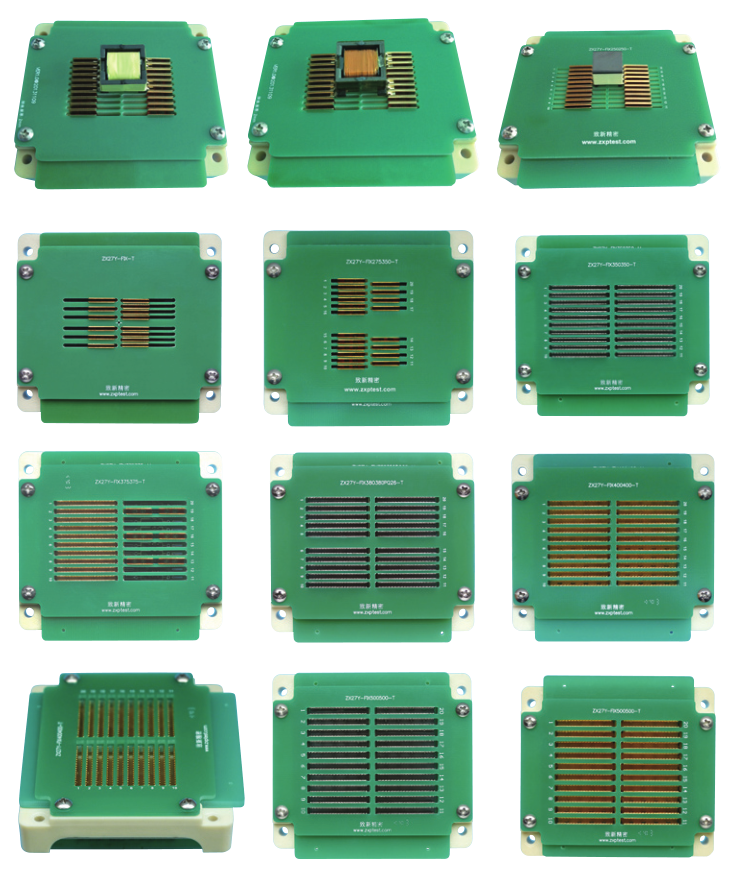

多样化夹具选择
夹具型号 | P1~P10间距 | P11~P20间距 | PQ间距 |
ZX27Y-FIX250250 A/B/C | 2.5mm | 2.5mm | |
ZX27Y-FIX300300 A/B/C | 3.0mm | 3.0mm | |
ZX27Y-FIX275350 A/B/C | 2.75mm | 3.5mm | |
ZX27Y-FIX325325 A/B/C | 3.25mm | 3.25mm | |
ZX27Y-FIX350275 A/B/C | 3.5mm | 2.75mm | |
ZX27Y-FIX350350 A/B/C | 3.5mm | 3.5mm | |
ZX27Y-FIX375375 A/B/C | 3.75mm | 3.75mm | |
ZX27Y-FIX380380PQ26A | 3.8mm | 3.8mm | 7.5mm |
ZX27Y-FIX400400 A/B/C | 4.0mm | 4.0mm | |
ZX27Y-FIX450450 A/B/C | 4.5mm | 4.5mm | |
ZX27Y-FIX500500 A/B/C | 5.0mm | 5.0mm | |
ZX27Y-FIX500500PQ32A | 5.0mm | 5.0mm | 7.5mm |
ZX27Y-FIX750500 A/B/C | 7.5mm | 7.5mm | |
… | |||
1. 型号尺寸众多,恕不一一列举,用户可根据以上尺寸的命名规则来电 咨询、定制。 |
